Installation CCD 90
Installation SL-8371 Installation BSC-6690 - GOMARO s.a. Installation CCD 90



Installation du lecteur CCD 90 PS2 pour cartes de vote du canton de Vaud :

IMPORTANT !

Eteindre votre PC

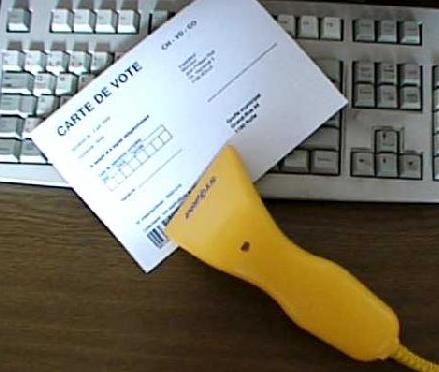

 lecteur de cartes de vote vaudoise notre modèle CCD 90
Débrancher la prise clavier
bulletPC éteint pour le CCD 90 type PS2

Pour le CCD 90 USB voir ici

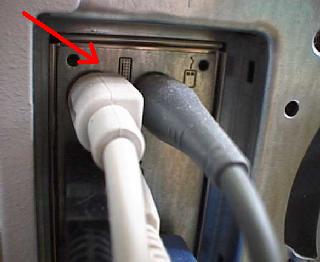

bulletDébrancher la prise clavier de votre PC

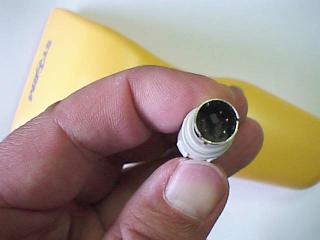

bulletBrancher la prise 1 du lecteur CCD 90 à la place du clavier sur votre PC


Bancher le lecteur CCD

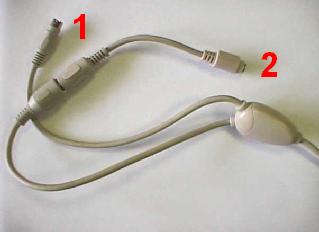

Connecteurs 1 et 2 du lecteur CCD
Connecter la prise clavier

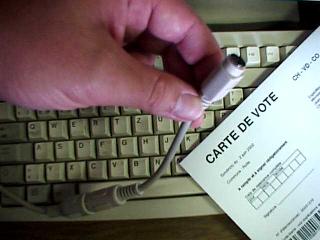

Brancher votre clavier sur la prise 2 du lecteur CCD 90

Connecteurs 1 et 2 du lecteur CCD

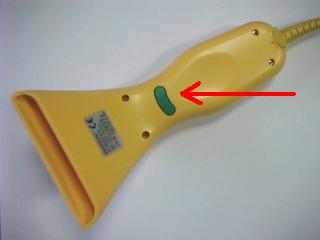

gachette verte du lecteur CCD



lecteur de cartes de vote vaudoise notre modèle CCD 90


Mettez en marche votre PC, le lecteur CCD 90  est prêt à fonctionner
Il n'y a AUCUN logiciel à installer.



Pour lire un code, presser sur la touche verte qui se trouve sous la douchette du CCD 90.

Lorsque le code est lu, le lecteur émet un BIP.
Relâcher alors la touche verte.
Pour une bonne lecture, le lecteur ne doit pas être en contact avec le code, mais entre 3 et 8 cm de celui-ci.
L'éclairage rouge doit couvrir la totalité du code plus une zone d'environ 5mm à gauche et à droite



Un petit truc pour une lecture rapide:
 1° le lecteur est en contact avec le code
 2° presser la touche verte
 3° éloigner le lecteur CCD 90 du code
 4° le lecteur émet un BIP, le code est lu.
