 Le code 11
Le code EAN Le Codabar Monarch Le code 128 Le code 11 Le code 39 Le Code 93 Interleaved 2 of 5 Le PDF-417 Le Code 16K Le Code 49 Le Postnet Le Code One Le DataMatrix Le MaxiCode Le Code Aztec Le QR Code Vérification des codes barres Historique du code barres RFID Radio Frequency Identification

Calcul C + K





Le Code 11:

ou USD-8

 Code 11 le Code 11 ou USD-8 Nos solutions

Le code 11 ou USD-8 a été développé en 1977, principalement pour l'étiquetage des équipements de télécommunication.
Il tire son nom de la méthode de calcul utilisée pour définir son Check Digit (caractère de contrôle).
Le Code 11 est de longueur variable.

Visualiser et Imprimer un Code 11 :

Gomaro GOMARO sa Code 11 close
  Entrer UNIQUEMENT des chiffres Cliquer "Afficher" pour votre Code 11
Votre Code:







Numérique, il permet de codifier les 10 chiffres
(0 à 9 ) ainsi que le caractère tiret (- )



Chaque caractère est composé de 5 éléments:
- 3 barres et 2 espaces.

Parmi chacun de ces 5 éléments:
- 2 sont Larges et 3 Etroits ou
- 1 Larges et 4 Etroits

Les caractères sont séparés les uns des autres par un Espace Etroit.


Caractère Barre Espace Barre Espace Barre
0 E E E E L
1 L E E E L
2 E L E E L
3 L L E E E
4 E E L E L
5 L E L E E
6 E L L E E
7 E E E L L
8 L E E L E
9 L E E E E
- E E L E E
Start/Stop E E L L E


Le Code 11 comprend 2 check digits, nommés C et K, si la longueur des données est inférieure ou égale à 10 caractères on utilise uniquement le premier check digit (C).
Les check digits sont le résultat d'une division Modulo* 11 de la somme des produits de chaque caractère multiplié par un certain poids.
Les poids du check digit C vont de 1 à 10 alors que les poids du check digit K vont de 1 à 9.
La procédure concernant les poids commence par le caractère de droite,  on incrémente de 1 à chaque caractère vers la gauche.
Le caractère Tiret (-) prend la valeur 10 pour le calcul des check digit.

Etapes de calcul des check digit:
  1. En partant de la droite, assigner un poids à chaque caractère en commençant par 1 et en incrémentant jusqu'à 10.
    Si la longueur des données est supérieure à 10, on recommence la procédure depuis 1.
  2. Calculer le produit de chaque caractère par son poids.
    Pour le tiret (-) utiliser la  valeur 10.
  3. Additionner les produits, diviser le résultat par 11 le reste de cette division est le check digit C.
  4. Adjoindre le check digit C à la droite des données.
  5. En partant de la droite (donc du check digit C) assigner un poids à chaque caractère en commençant par 1 et en incrémentant jusqu'à 9.
  6. Calculer le produit de chaque caractère par son poids.
  7. Additionner les produits, diviser le résultat par 11 le reste de cette division est le check digit K qui sera rajouter à la droite de C.

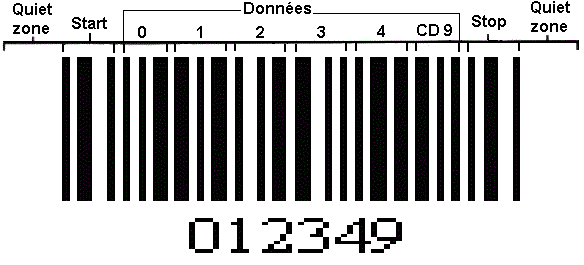

    Exemple: soit les données "01234"
    4x1 + 3x2 + 2x3 + 1x4 + 0x5 =
    4 + 6 + 6 + 4 + 0 = 20
    20 / 11 = 1 reste 9
    Check digit C = 9
    On codera donc "012349"

    Exemple avec calcul de C et K avec une donnée de plus de 10 caractères voir ici


Applications : Equipements de télécommunication

* Définition de Modulo:
Si a est un entier quelconque et n un entier strictement positif,
nous écrivons a mod n pour représenter le reste dans {0, ..., n-1}
obtenu en effectuant une division euclidienne de a par n.

Par exemple: 27 mod 12 = 3
